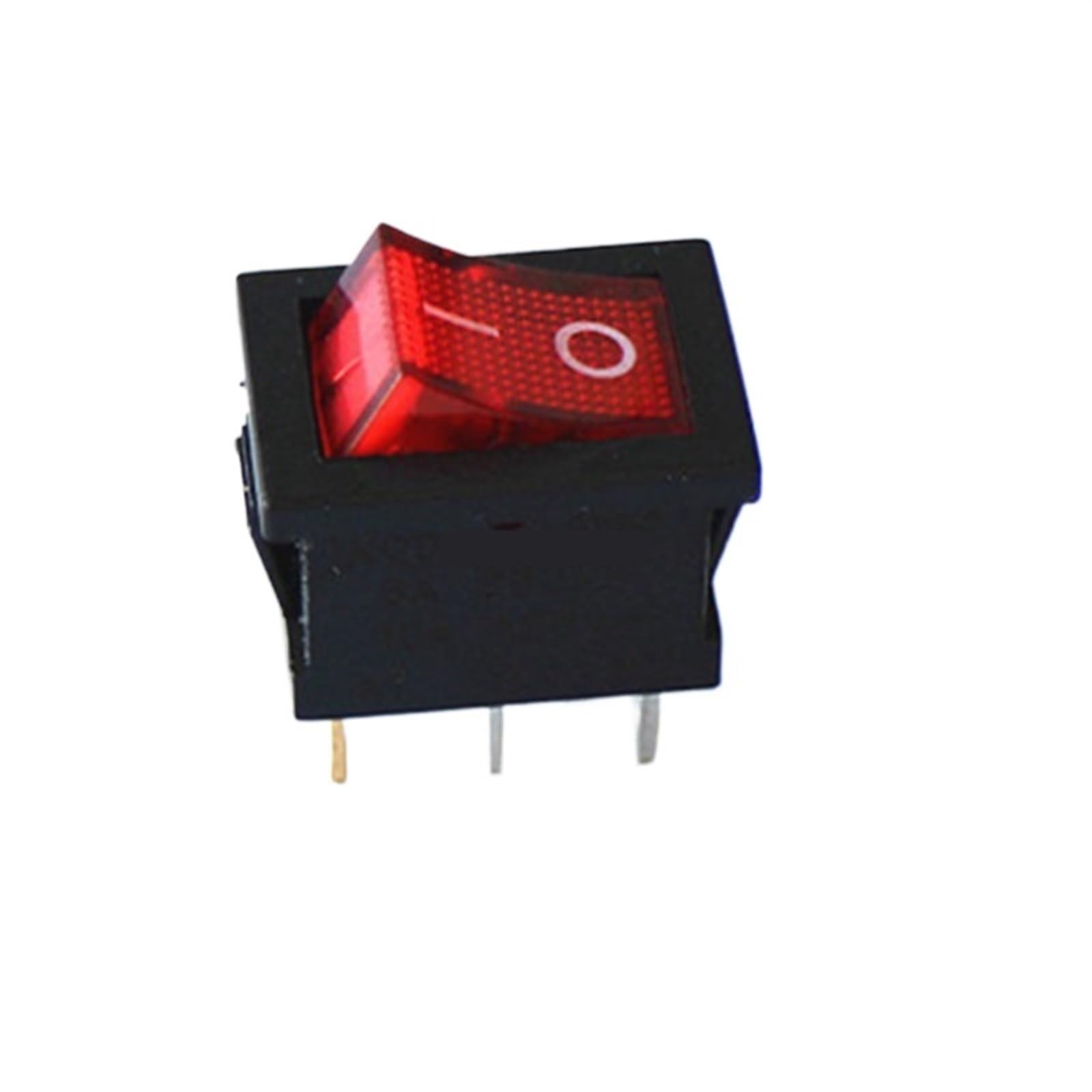

Componentes de sustitución rápida para circuitos de corriente alterna
Optimiza tus sistemas de control de energía con este juego de veinte piezas de conmutación manual. Este tipo de mecanismo es ampliamente utilizado por técnicos y entusiastas de la electrónica para centralizar el flujo eléctrico de dispositivos que requieren un apagado total seguro sin necesidad de desconectar el cable de alimentación principal de la toma de corriente.
Dimensiones detalladas para diseño industrial
Para los diseñadores de carcasas impresas en tres dimensiones o paneles de corte por láser, las medidas exactas son fundamentales. El cuerpo principal requiere una ventana rectangular de quince milímetros de ancho por veintiuno milímetros de largo, permitiendo que el marco exterior cubra las imperfecciones del corte para lograr un acabado limpio y profesional.
Estructura interna y conexiones
El terminal de señalización visual
El tercer pin está conectado de forma interna a una pequeña resistencia y a la lámpara de color rojo. Al cablear este terminal a la línea neutra del circuito, la luz se activa exclusivamente en la posición de encendido, sirviendo como una guía visual indispensable en entornos de trabajo con baja iluminación.
Capacidades de conmutación eléctrica
El dispositivo gestiona de forma eficiente cargas de trabajo de hasta seis amperios cuando se conecta a la red eléctrica europea tradicional, expandiendo su versatilidad hasta los diez amperios en configuraciones de voltaje americano o transformadores específicos de corriente alterna.
