Precisión Técnica en Medición Eléctrica Corriente

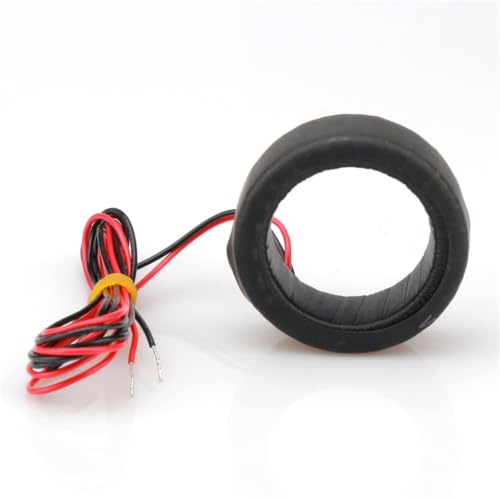

El transformador de corriente DLXQ39 está diseñado para ofrecer una lectura de señal extremadamente precisa en sistemas de corriente alterna. Su relación de transformación de 2000/1 convierte intensidades de hasta 100 A en una salida segura de 50 mA, permitiendo que los equipos de monitoreo digital capturen datos sin riesgo de sobrecarga. Al implementar esta bobina toroidal, optimiza la supervisión de redes eléctricas residenciales o comerciales, garantizando un control riguroso del consumo energético en tiempo real.

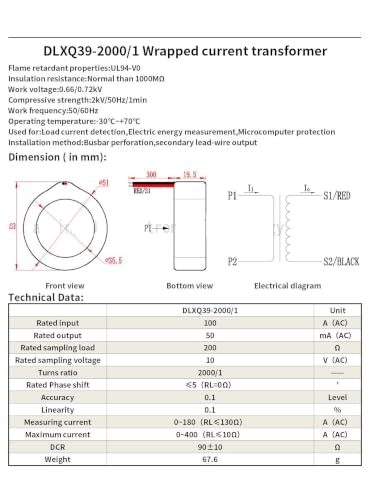

Diseño Toroidal y Parámetros Técnicos
La estructura en forma de anillo reduce las pérdidas de flujo magnético, logrando una eficiencia superior frente a los transformadores lineales comunes. A continuación se detallan las especificaciones para su integración en cuadros de distribución:
| Parámetro Técnico | Especificación Oficial |
|---|---|
| Modelo de Componente | DLXQ39 |
| Relación de Corriente | 2000/1 |
| Rango de Entrada Soportado | 50A / 100A / 150A / 200A |
| Señal de Salida Nominal | 50 mA CA |
| Tipo de Bobina | Toroidal de Alta Permeabilidad |
| Frecuencia de Trabajo | 50 Hz / 60 Hz |
Instalación Segura en Sistemas de Automatización
Este componente se integra de manera limpia en infraestructuras donde el espacio es limitado. Su núcleo central permite el paso del cable conductor de forma directa, eliminando la necesidad de realizar cortes complicados en la línea principal. Es el aliado perfecto para ingenieros que configuran módulos de telemetría y contadores de energía inteligentes.
