Acoplamiento técnico de alta precisión para sistemas de vacío pasantes

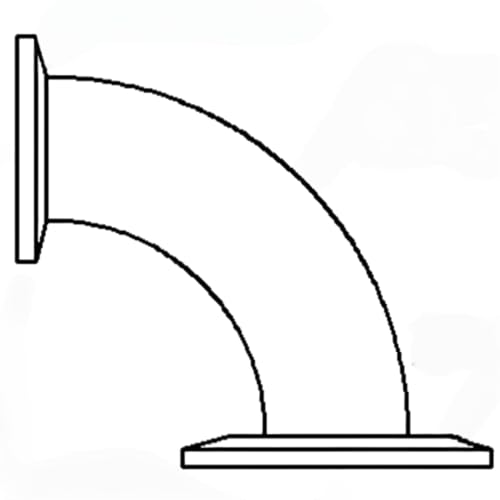

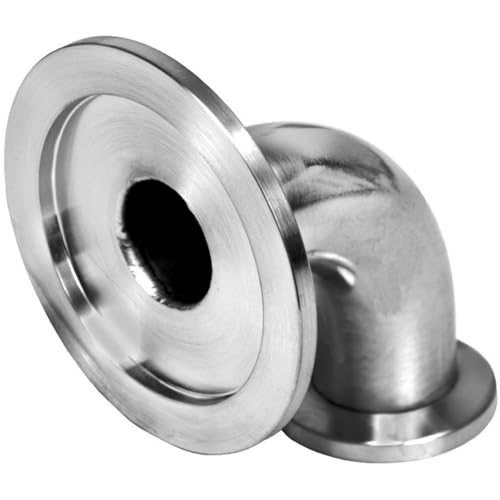

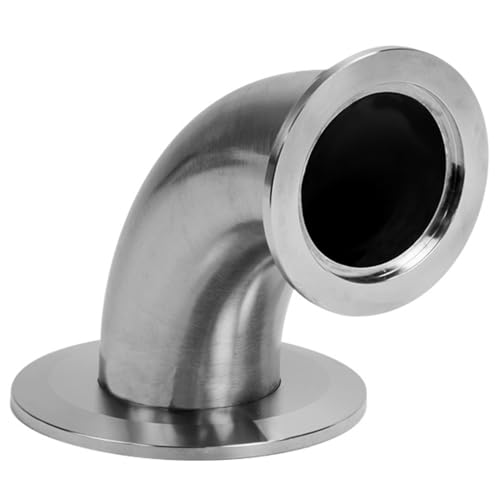

El paso eficiente en canalizaciones de vacío requiere componentes que eliminen cualquier riesgo de microfuga. Este codo reductor de 90 grados conecta de forma directa bridas de diferentes tamaños, optimizando el espacio en configuraciones complejas de laboratorios y plantas de procesamiento industrial.
Especificaciones técnicas del conector
Diseñado bajo estándares mecánicos estrictos, el componente asegura compatibilidad absoluta con sistemas de montaje rápido.
| Característica | Detalle Técnico |
|---|---|
| Tipo de componente | Codo reductor de vacío de 90° |
| Material de fabricación | Acero inoxidable de alta resistencia |
| Conexión superior | Brida KF40 (ISO KF) |
| Conexión inferior | Brida KF25 (ISO KF) |
| Tipo de ensamble | Asamblea rápida mediante abrazadera |
Transición fluida sin pérdida de presión
La geometría interna de este codo disminuye la turbulencia del gas durante la evacuación, lo que resulta en un rendimiento de bombeo más estable. Al integrar este codo en su línea de vacío, reduce la necesidad de adaptadores múltiples, disminuyendo los puntos críticos de fallo en el sellado.
Beneficios clave en la instalación
- Geometría optimizada: Permite giros cerrados de 90 grados en espacios reducidos sin estrangular el flujo.
- Acabado interior pulido: Minimiza la desorción de gases y facilita la limpieza química exhaustiva.
- Montaje rápido simplificado: El diseño de brida hembra se alinea inmediatamente con el anillo de centrado.
